Demo del Curso de Operadores de grúas móviles

3. DIAGRAMA DE CARGA III

LAS CARGAS EN TABLA (EN ZONA DE ESTABILIDAD) NO EXCEDEN EL 75% SOBRE NEUMATICOS (o 85% SOBRE ESTABILIZADORES) DE LA CARGA DE VUELCO DETERMINADA SEGÚN ENSAYO EN NORMA SAE J765A LAS CARGAS EN TABLA POR ARRIBA DE LA LINEA GRUESA SON MAXIMAS Y DETERMINADAS POR LA RESISTENCIA ESTRUCTURAL O HIDRAULICA.

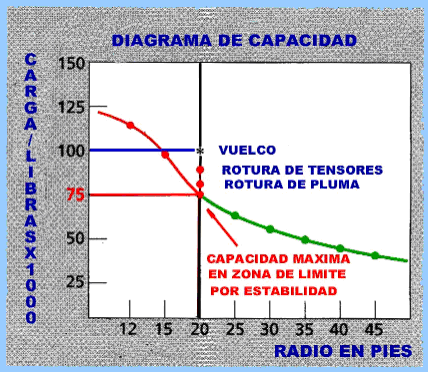

JAMAS DEBE TOMARSE LA ESTABILIDAD DE LA GRUA COMO LIMITE DE CAPACIDAD , YA QUE ENTRE LA CARGA MAXIMA (75000) LBS Y LA CARGA DE VUELCO (100000 LBS) EXISTEN LIMITES ESTRUCTURALES QUE NO DEBEN SOBREPASARSE. POR EJEMPLO:
ROTURA DE PLUMA: (85000 LIBRAS),
ROTURA DE TENSORES: 90000 LIBRAS .
POR LO QUE TANTO EN LA ZONA DE LA TABLA DE CARGA LIMITADA POR ESTABILIDAD AL IGUAL QUE EN LA ZONA ESTRUCTURAL NO EXISTE NINGUNA RESERVA ADICIONAL DE CAPACIDAD. SOLO EL FABRICANTE CONOCE SUS COEFICIENTES DE SEGURIDAD Y NO FIGURAN EN TABLA!!

POR LO TANTO LAS CARGAS QUE FIGURAN EN LA TABLA SON MAXIMAS ABSOLUTAS Y NO DEBEN SUPERARSE POR NINGUNA RAZON .
